Транспортные путевые устройства
Тележка однорельсовая «Модерон» предназначена для перевозки элементов верхнего строения пути, железнодорожного инструмента и других грузов при строительстве, ремонте и текущему содержанию путей. Является универсальным транспортным средством.
Технические характеристики:
|
|
ТО-500М |
ТО (тип «Модерон» |
«Модерон М» |
|
Грузоподъемность, кг.: |
500 |
300 |
|
|
Масса, кг.: |
24 |
40 |
21 |
|
Размер, мм.: |
1185х1165х850 |
1180х980х1030 |
1180х438х390 |
Тележка четырехколесная ПКБ -1500 (аналог ПКБ-1 «Диплор») и другие модификации является мощным транспортным средством, предназначенным для быстрой и удобной транспортировки грузов по железнодорожным путям. Для повышения грузоподъемности и производительности тележку используют попарно. Тележка укомплектована усиленными колесами повышенной грузоподъёмностью Ø 245мм.
Технические характеристики:
|
|
ПКБ-1500 |
ПКБ-1500-780 |
ПКБ-2000 |
ПКБ-2000Е |
ПКБ-2000Т |
|
Грузоподъемность, кгс.: |
1500 |
1500 |
2000 |
2000 |
2000 |
|
Ширина колеи, мм.: |
1520 |
780 |
1520 |
1435 |
1520 |
|
База тележки, мм.: |
460 |
460 |
460 |
460 |
460 |
|
Длина сцепа, мм.: |
2076 |
2044 |
2076 |
2076 |
2076 |
|
Масса, кг.: |
62 |
55 |
82 |
75 |
85 |
|
Размер, мм.: |
766х2240х400 |
734х1260х412 |
734х2000х412 |
734х1915х412 |
734-2000х412 |
|
Особенности модификации: |
|
Предназначена для узкоколейной железной дороги |
|
Предназначена для европейской колеи |
Установлены два стояночных тормоза |

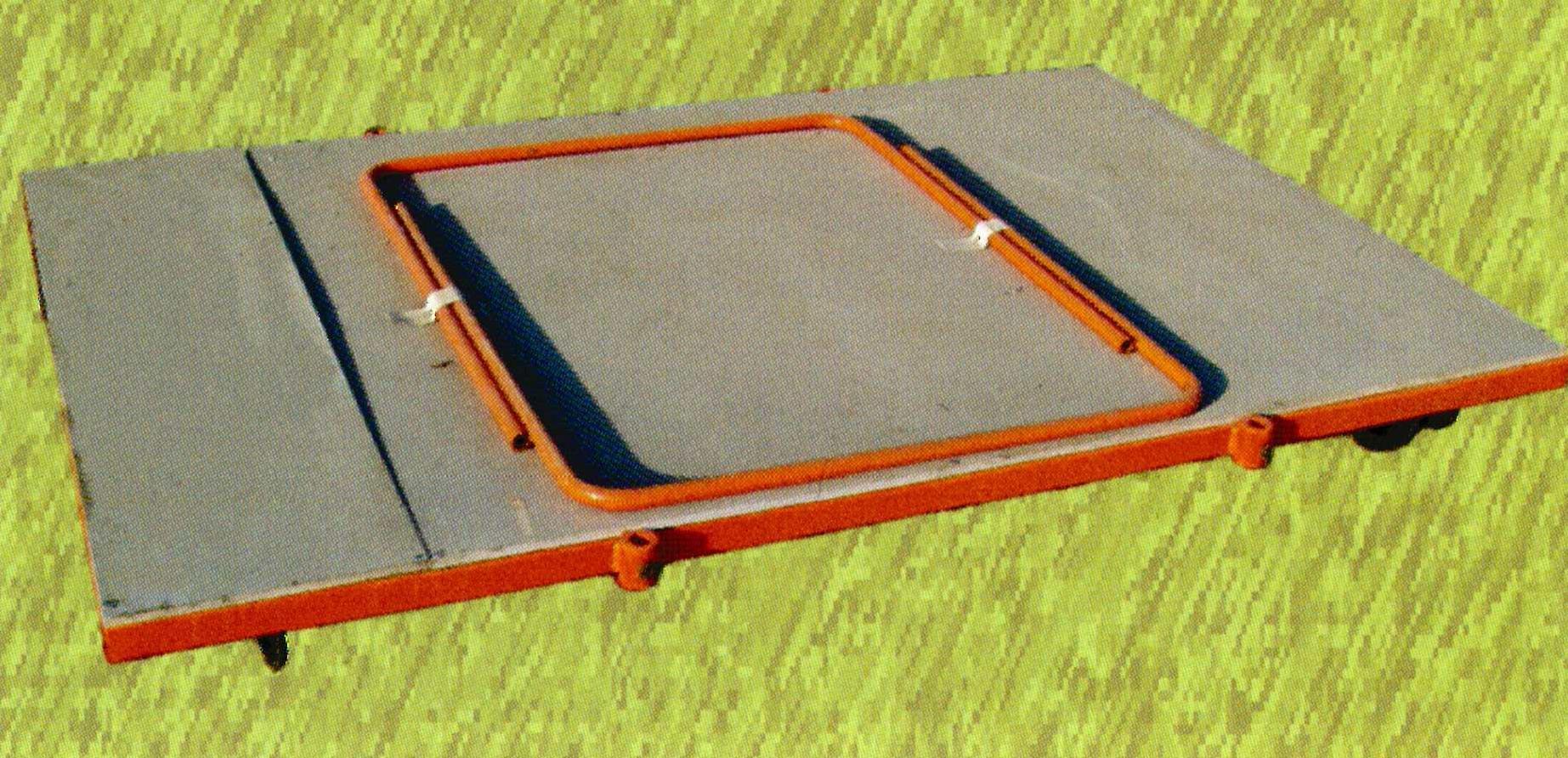

Тележка платформенная ПКБ -2004 предназначена для быстрой и удобной транспортировки инструмента, а так же сыпучих грузов по железнодорожным путям.
Технические характеристики:
|
|
ПКБ-2004 |
ПКБ-2004-2000 |
ПКБ-2004-1000-750Б |
|
Грузоподъемность, кгс.: |
1000 |
2000 |
1000 |
|
Ширина колеи, мм.: |
1520 |
1520 |
750 |
|
База тележки, мм.: |
800 |
800 |
800 |
|
Масса, кг.: |
65 |
110 |
90 |
|
Размер, мм.: |
1270х1850х190 |
1300х1950х350 |
1200х1200х500 |
|
Особенности модификации: |
При необходимости тележка может быть укомплектовано опускающимися бортами |
|
Установлены опускающиеся борта со всех сторон тележки |
Кран съёмный для смены рельс КП-1350 и другие модификации предназначен для смены и перемещения рельсов типов Р50, Р65 и Р75 длиной 12 и 25 метров при строительных, ремонтных работах, а также работ текущего содержания ЖД путей.
Технические характеристики:
|
|
КП-1350 |
КП-1350Е |
КП-1350-750 |
|
Тип крана: |
Съемный |
Съемный |
Съемный |
|
Климатические условия работы, °С |
-40 до +40 |
-40 до +40 |
-40 до +40 |
|
Количество одновременно выполняемых операций: |
Одна |
Одна
|
Одна
|
|
Грузоподъемность, кг.: |
1150 |
1000 |
1000 |
|
Максимальная высота подъема, мм.: |
450 |
450 |
450 |
|
Величина поперечного перемещения груза, мм.: |
1000 |
900 |
300 |
|
Масса, кг.: |
96 |
96 |
95 |
|
Размер, мм.: |
1900х840х820 |
1820х840х820 |
1200х840х820 |
|
Способ управления: |
Ручной |
Ручной |
Ручной |
|
Цепь для поперечного перемещения каретки: |
ПР-15,875 |
ПР-15,875 |
ПР-15,875 |
|
Цепь для подъёма груза: |
ПР-19,05 |
ПР-19,05 |
ПР-19,05 |
|
Тип редуктора: |
Ручной, одноступенчатый, планетарный, оборудованный тормозом |
Ручной, одноступенчатый, планетарный, оборудованный тормозом |
Ручной, одноступенчатый, планетарный, оборудованный тормозом |
|
Усилие на рукоятке при подъеме максимального груза, кгс.: |
25 |
25 |
25 |
|
Усилие на рукоятке при перемещении каретки с максимальным грузом, кгс.: |
25 |
25 |
25 |
|
Усилие перемещения крана по рельсам с максимальным грузом, кгс.: |
35 |
35 |
35 |
|
Особенности модификации: |
|
Ширина колеи – 1435мм. Предназначена для европейской колеи |
Ширина колеи – 750мм. Предназначена для узкоколейной железной дороги |
Кран ручной козловой КР (КП) представляет собой грузоподъёмный механизм, который используется для подъема и перемещения рельс всех типов по ЖД путям колеи 1520 мм. При строительстве, ремонте и текущему содержанию путей.
Кран ручной модели КП-1350Е выпускается для колеи 1435мм. и модель КП-1350-750 для колеи 750мм.
Технические характеристики:
|
|
КП 1350 |
КР 2 |
КР 2М |
|
Грузоподъемность, кг.: |
1150 |
1350 |
1200 |
|
Высота подъема рельса, мм.: |
450 |
450 |
450 |
|
Величина поперечного перемещения рельса, мм.: |
1000 |
1060 |
1130 |
|
Масса, кг.: |
96 |
100 |
97 |
|
Размер, мм.: |
1900х840х820 |
1950х840х820 |
1950х775х840 |
Тележка инструментальная железнодорожная ТИ-300-1520 предназначена для перевозки инструмента, оборудована бортами и стояночным тормозом. Рабочая поверхность выполнена из ламинированной фанеры с противоскользящим покрытием. Предусмотрены крепления для сигнальных фонарей, тележка оснащена светоотражательными элементами. Модель имеет две съемные ручки для перемещения тележки и четыре ручки для установки и удаления с железнодорожного пути.
Технические характеристики:
Грузоподъемность, кг.: 300
Масса, кг.: 65
Размер рабочей поверхности тележки, мм.: 1800х1000х250
Размер, мм.: 1982х1094х963
Ширина колеи, мм.: от 1512 до 1548
Высота и ширина бортиков по периметру рабочей поверхности, мм.: от 20 до 30
Тележка для смазывания скреплений применяется для смазки клеммных, закладных и стыковых болтов. Тележка оснащена двумя емкостями по 20 литров и поролоновыми роликами, что позволяет одновременно смазывать скрепления по обеим рельсовым нитям. Применения устройства повышает производительность труда и уменьшает расход ГСМ.
Технические характеристики:
Масса, кг.: 20
Размер, мм.: 1935х1000х700
Производительность: до 5 км/час
Расход смазки при полной заправке (40л.): 4-5 км. пути
